晶閘管和二極管廣泛應用于電力電子裝置中，現場服務人員和維修人員常需檢測器件性能。由于專業測試設備昂貴且不易獲得，本文推薦一種簡易檢測方法，幫助粗略判斷器件好壞。

1. 萬用表粗略判斷法

萬用表是現場最常用的檢測工具，可用于初步判斷器件是否損壞，但存在局限性。

檢測方法

• 門極開路檢測：
  • 測量門極至陰極電阻（RGK）
  • 若RGK為無窮大，說明門極開路
• 門極短路檢測：
  • 測量門極至陰極電阻（RGK）
  • 若RGK為零或小于5Ω，說明門極短路
• 完全擊穿檢測：
  • 測量陽極（A）與陰極（K）之間的電阻
  • 若電阻為零或極低，說明器件完全擊穿

局限性

• 無法檢測器件阻斷電壓是否受損
• 器件參數分散性較大，可能導致誤判

2. 推薦的簡易檢測方案

現場人員最需了解器件的阻斷電壓能力和晶閘管的門極觸發性能。以下為推薦的簡易檢測電路及方法。

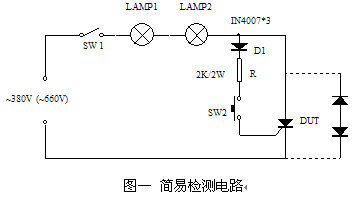

檢測電路

• DUT：被測器件（晶閘管或二極管）
• D1：1-5A、耐壓1000V以上的二極管（3只串聯）
• LAMP：檢測指示燈，額定電壓需與進線電壓匹配（如220V燈泡可多只串聯）
• SW1：主開關
• SW2：按鈕開關（用于晶閘管門極觸發測試）
• R：限流電阻（僅用于晶閘管測試）

測試條件

• 阻斷電壓1000V左右：采用交流380V電源測試
• 阻斷電壓2000V左右：采用交流660V電源測試

檢測步驟

1. 晶閘管檢測：
   • 合上開關SW1：
     • 若指示燈亮，說明器件擊穿或阻斷電壓不足
     • 若指示燈不亮，說明器件阻斷電壓正常
   • 按下按鈕SW2：
     • 若指示燈亮，松開后熄滅，說明門極觸發性能正常
     • 若指示燈不亮，說明門極損壞
2. 二極管檢測：
   • 合上開關SW1：
     • 若指示燈不亮，說明兩只器件反向電壓正常
     • 若指示燈亮，說明至少一只器件反向電壓損壞，需更換進一步判斷

3. 注意事項

1. 測試電壓匹配：
   • 確保被測器件阻斷電壓高于進線電壓峰值，避免測試中損壞器件
2. 平板式器件檢測：
   • 對平板式器件（如臺基公司產品），需使用適當夾具對A、K兩極施加壓力，確保內部良好接觸，避免誤判
3. 安全措施：
   • 使用較高進線電壓時，操作人員需采取安全措施，防止觸電事故，確保人身安全

總結

本文推薦的簡易檢測方法通過實際使用電壓環境考核器件性能，適用于現場服務人員和維修人員快速判斷晶閘管和二極管的好壞。盡管該方法無法替代專業設備，但在缺乏專業工具的情況下，是一種實用且有效的解決方案。
