隨著中頻感應加熱技術在工業應用中的普及，越來越多的場合需用到4-10KHz，功率100-1000KW的感應加熱設備對金屬工件進行淬火、透熱處理。襄樊臺基公司（襄樊儀表元件廠）在三十余年快速晶閘管制造經驗的基礎上，從九十年代初開始進行高頻晶閘管的研制。近年來，通過引入一種新的設計模型，改進材料及工藝設計，采用新的分布式放大門極結構，明顯改善了器件的高頻電流性能。所生產的KA系列高頻晶閘管已批量應用于汽車、軸承、鐵路系統等各個行業。

一、主要品種技術指標

二、性能特點

• 高速開通性能 - 采用新的分布式防大門極結構，器件的開通時間可縮短至2μs以內
• 極高的開通電流上升率承受能力 - 通過改進設計和工藝，高頻器件晶閘管的不重復電流上升率di/dt可達1500A/μs以上（見圖1）
• 快速軟恢復特性 - 優良的軟恢復特性，減小了器件的關斷過電壓
• 較低的通態壓降 - 減小了器件的通態熱損耗
• 低開通和恢復損耗 - 由于有極短的開通和恢復時間，與常規快速晶閘關比，開通和恢復損耗顯著下降
• 關短時間范圍8-12μs - 適于4-10KHz的串并聯逆變線路

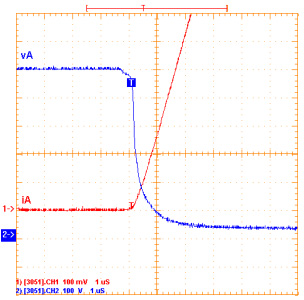

圖1 高頻晶閘管開通時間小于2μs

三、應用領域

• 4-10KHz感應加熱領域 - 與其它逆變器件比，具有體積小、可靠性高、功率大、效率高、經濟性好等優點
• 各類中頻逆變系統 - 如電焊機、等設備中

四、使用要點
